GUI 指南

从开始菜单打开 LensBench（先进主页），或双击 .lens 文件直接打开它；命令行里 lb gui my.lens 同样。安装见安装。

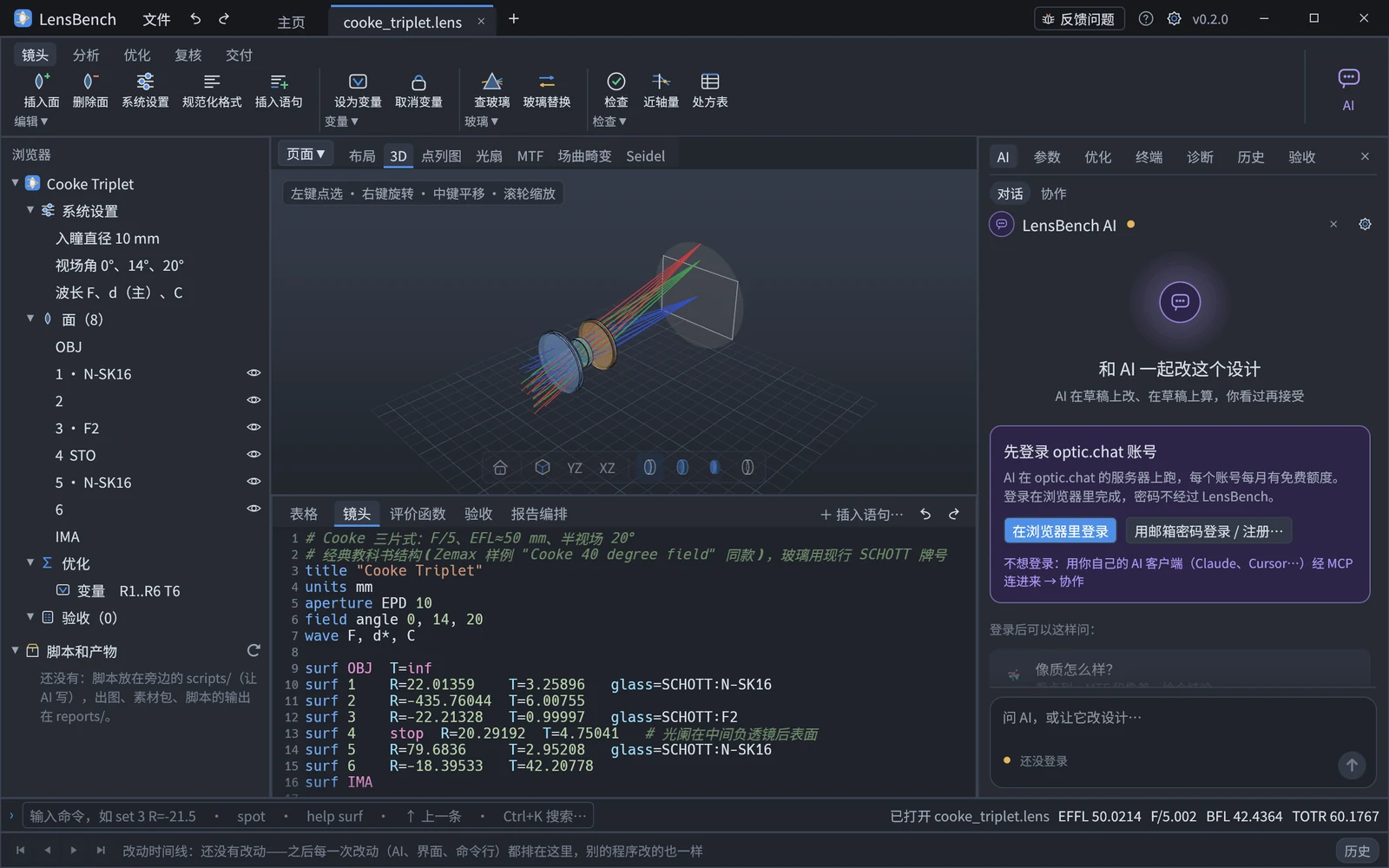

布局

各区域的位置：

┌ LensBench  文件  ↶ ↷ │ 主页 │ my.lens ● × │ +              ● AI（MCP）·Claude 在线   反馈问题  ?  ⚙ ┐
├ 镜头  分析  优化  复核  交付                                                                │ ✦  ┤
│ ⊕ ⊖ ☰ ≡ ≡+ │ V 🔒 │ △ ⇄ │ ✓ ⊣ ▦                                                           │ AI │
│ 编辑 ▾       变量 ▾  玻璃 ▾  检查 ▾                                                          │    │
├ 浏览器 ──────┬ 分析视图：布局 / 3D / 点列图 / MTF / …（30 页）────────┬ 右侧栏 ────────────────────┤
│ Cooke Triplet│                                                      │ AI 参数 优化 终端 诊断 历史…│
│  系统设置    │                                                      │ （启动开着 AI 页）          │
│  面（8）  👁 │                                                      │                           │
│  优化        │         ⌂ ▦ ⬡ │ ▤ ⧉ ⇪ ⚙   ← 浮动导航条               │                           │
│  验收（0）   │                                                      │                           │
├ 系统设置 ────┼ 镜头数据：LDE 表格 ⇄ DSL 页签 ───────────────────────┤                           │
│ 名称 孔径 …  │  表格 │ 镜头  评价函数  验收  报告编排               │                           │
├──────────────┴──────────────────────────────────────────────────────┴────────────────────────────┤
│ › 输入命令，如 set 3 R=-21.5                                      EFFL 50.02  F/5.00  BFL  TOTR │
│ ⏮ ◀ ▶ ⏭  ✎ ✎ Σ ⟳ …   ← 改动时间线（AI 紫 / 手改绿 / 命令行灰）                                │
└──────────────────────────────────────────────────────────────────────────────────────────────────┘

位置	是什么
顶栏	顶栏就是窗口的标题栏：空白处按住拖动窗口、双击最大化 / 还原，右端是最小化、最大化、关闭（偏好设置里可换回系统标题栏）。上面有文件菜单（新建、打开、最近打开、保存 / 另存为、关闭当前设计、导入导出 Zemax、素材包；「编辑」「分析」「优化与复核」三个子菜单——没有单独的菜单栏，立即重算、切分析页、优化、签核也在这里；主页、偏好设置、退出）、撤销重做、主页与文档标签（每个设计一个，未保存的带 ●，× 关闭，Ctrl+W）、+ 从模板新建；右侧是连到同一镜头的 AI 在线状态、反馈问题、帮助菜单「?」（键盘快捷键…、检查更新…、关于：版本、引擎构建号、第三方软件声明）、偏好设置、版本号
功能区	上面一排页：镜头（改处方）/ 分析（切分析页、出图）/ 优化（评价函数、变量、局部 / 全局优化）/ 复核（改动、验收、签核）/ 交付（编排、素材包、导出 Zemax），下面是这一页的分组图标按钮，组名带 ▾，点开列出本组全部动作（带文字）。切到「优化」页时底部跟着切到「评价函数」页签
浏览器（左）	.lens 的大纲：系统设置、面（玻璃、光阑、面型）、优化（变量、默认评价函数、let、op）、验收、视图、交付。单击一项 = 文本跳到那一行（面还会在表格、布局、3D 里选中）；👁 在 3D 里隐藏 / 显示那片透镜；右键有该项的常用动作（改这个面、在后面插入面、删除、设为变量、删除这条操作数 / 规格……）
系统设置（左下）	名称、孔径、视场、波长、玻璃库、光线瞄准，改了就是改那一条系统语句
分析视图（中）	30 页分析（见下面「分析」），进设计界面默认先显示 3D 画布（偏好设置里可改成 2D 布局；3D 是可选组件，没装时改成 2D 布局，见安装）。底部的浮动导航条：⌂ 适应、▦ 网格（3D 页是地面网格）、⧉ 复制出版图、⇪ 导出出版图、⚙ 本图选项、▤ 数字页；3D 页另有视角、剖面、测距和「更多」（隐藏所选、全部显示、截图、转台、glTF）
右侧栏	页签从左到右：AI（启动就开着它：内置对话与协作，见「AI」）、参数（带「…」的按钮点开的参数表单，边填边预览，见「参数」）、优化（选算法、看 MF 曲线、应用结果，见「评价函数与优化」）、终端、诊断（有错误时带数目）、历史（见「版本历史」）、验收；可以拖宽窄，右上 × 收起（脚本与它们的输出在左边浏览器底下，见「脚本和产物」）
镜头数据（下）	页签条最前面是 表格（LDE），后面是 .lens 文本的四个页签：镜头 / 评价函数 / 验收 / 报告编排（见「文本编辑器」）；别处切到某个文本页签（Ctrl+M、点诊断跳到某行）时表格让开
命令行（底）	直接敲命令，写法与 lb 命令行相同（见「命令行」）；右边常驻签核状态、组态选择（只在多组态设计时出现，见「多重结构」）与 EFFL / F# / BFL / TOTR
时间线（最底）	改动日志按时间排成一串图标（见「改动时间线」）
AI（功能区右端）	一个按钮（Ctrl+Shift+A），只占功能区这一行：打开 / 收起右侧的 AI 页（见「AI」）

表格、文本、浏览器、系统设置是同一段 .lens 文本的几个视图：任何一处修改，其余几处立即同步。 撤销 / 重做（Ctrl+Z / Ctrl+Y 或 Ctrl+Shift+Z）对它们都有效，因为它们共用会话的撤销栈。

主题默认深色，偏好设置里可换浅色（重启后生效）。导出的出版图始终是白底，与界面主题无关。

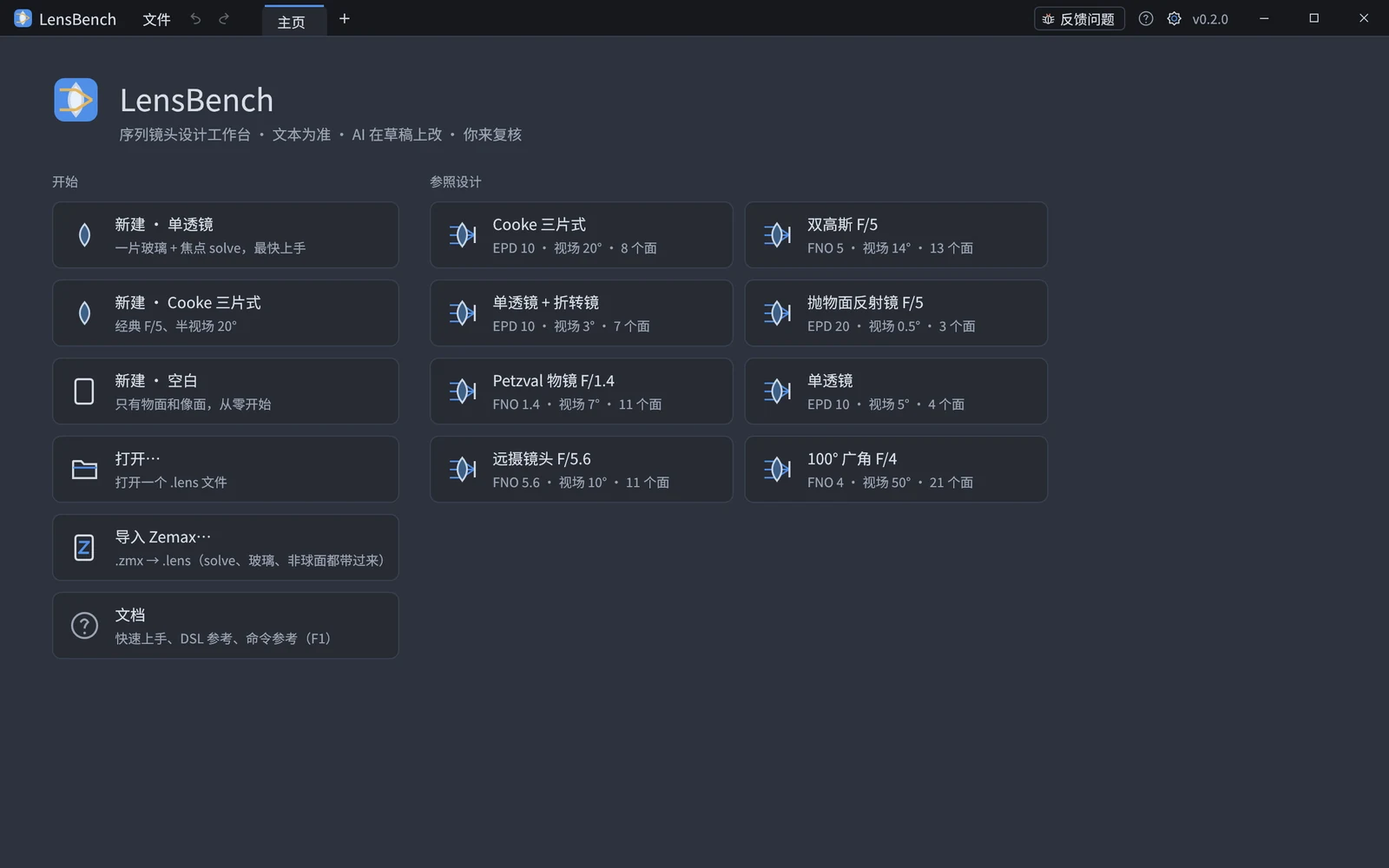

主页与多个设计

主页（顶栏最左的「主页」标签）：从模板新建（单透镜、Cooke 三片式、空白）、打开、导入 Zemax、打开随软件带的参照设计（打开的是 一份副本：随软件带的那份不改，保存时选位置，默认在「文档\LensBench」）、 最近打开的文件、文档。不带文件启动时先进主页。

每个设计一个文档标签，各有自己的撤销历史；切标签就切设计。新建的设计还没存盘，保存时选位置。 关闭有未保存修改的设计（或退出）时会逐个问要不要保存。

功能区

页	分组
镜头	编辑（插入面、删除面、系统设置、规范化、插入语句）/ 变量 / 玻璃（查玻璃、玻璃替换）/ 检查（check、近轴量、处方表）
分析	页面 / 几何 / 像质 / 像差各页 / 出图
优化	评价函数（打开评价函数页签、默认评价函数、加操作数、插入语句）/ 变量 / 优化（局部、全局、停止）
复核	改动（版本历史、并入磁盘上的改动、版本对比）/ 验收（验收、加规格、逐条验收）/ 签核
交付	编排（动作与报告的对比评估、热分析、镜片重量、材料数据）/ 素材包（导出、是否过期、核对报告数字）/ 导出（Zemax、出图、导出当前图）

改设计、出结果的按钮都对应一条命令（与命令行、MCP 同一张表），其余按钮是切到某一页或某个面板；悬停看说明和快捷键。

参数（右侧「参数」页，边填边预览）

带参数的命令——功能区里带「…」的按钮、浏览器右键、命令面板（Ctrl+K）里选的——都在右侧「参数」页里填；没有命令在填时这一页只有一行说明。 会修改设计的命令边填边预览：停一下就在当前设计上试算（不改设计），显示 diff、EFFL / BFL / FNO / TOTR 的变化，并叠出应用后的样子 （3D 画布上是琥珀色线，别的页切到「布局」页叠灰色虚线；只改评价函数、验收这类布局上看不出区别的不叠）；点「应用」才真正写入 （可撤销、记进改动日志，与 AI 走同一条路），「取消」什么都不改。

参数名写中文（悬停看说明和命令行里的写法），打开时预填选中的面；必填项没填完时不预览，只说还差哪几项；某一项填错了，离开输入框后 在它下面说怎么改。还没有预览时，下面列这条命令的例子（底部命令行的写法），点一下填进表单。

命令行

窗口底部的命令行（Ctrl+L 跳过去）与终端同一个解析器，写法与 lb 命令行相同，省略文件参数，作用在当前设计上：

set 3 R=-25 --dry-run
insert 2 R=-200 T=1 glass=SCHOTT:F2
spot --rings 8
help solve

输入时按命令名补全，↑/↓ 翻历史。结果的首行显示在命令行旁边，完整输出在右侧「终端」页；出错或输出较长时自动切到终端页。 Ctrl+K 按名字或说明搜全部命令。

改动时间线

窗口最底一行把改动日志按时间排成一串图标：下边缘的颜色是来源——紫色 = AI（经 MCP 或内置对话）、绿色 = 手改（界面）、 灰色 = 命令行；撤销了、或没存盘就关掉的改动淡显。镜头存过盘才有改动日志。单击一个图标选中这一条：命令行旁边写出是谁、几点、做了什么， 右侧「历史」页跟着选中；◀ ▶ 逐条前后看，⏮ 跳到第一条，⏭ 回到当前；双击在「历史」页里看这一条（要回到那一版在那里点，先预览）。 右端的「历史 N」按钮打开历史页。

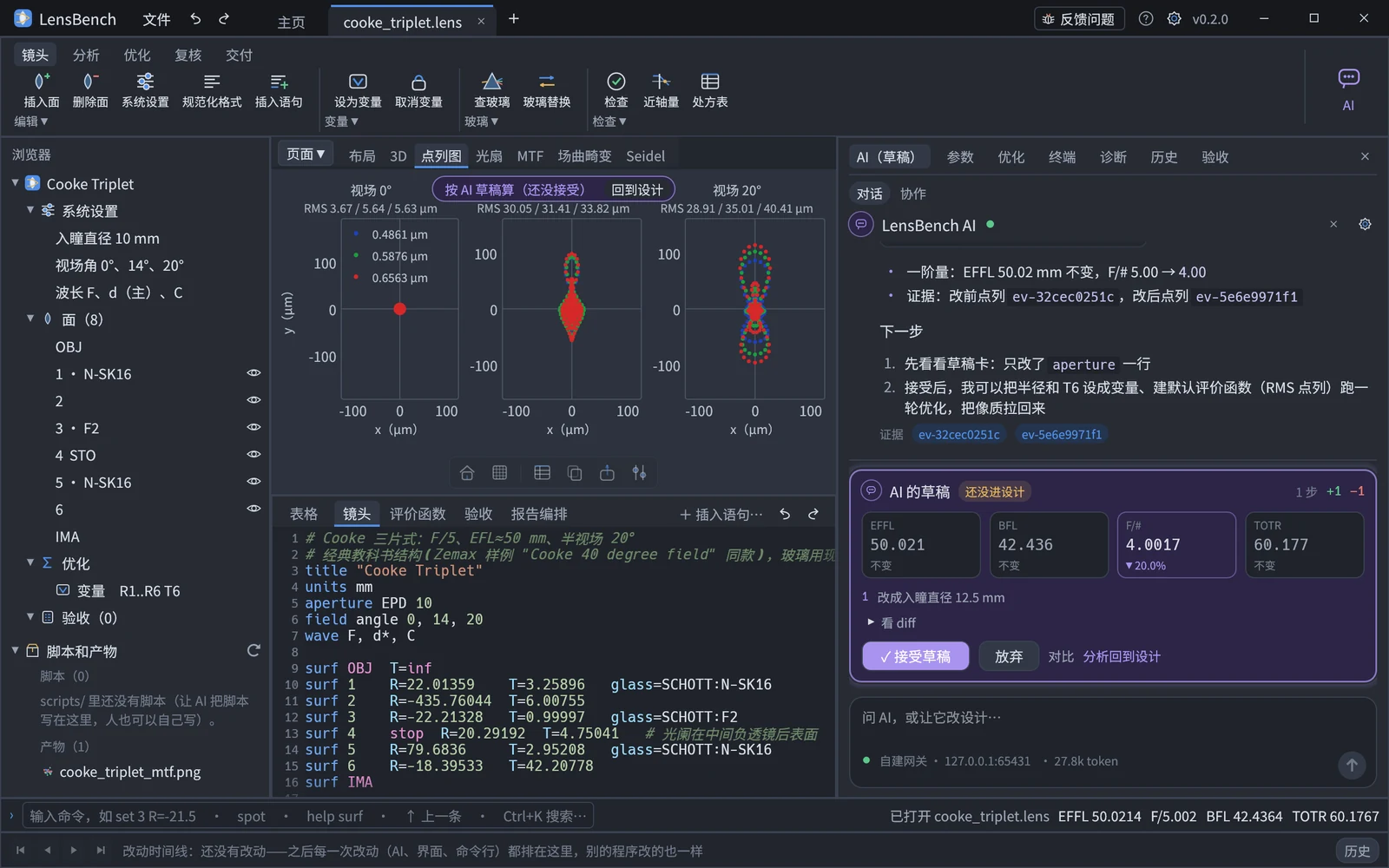

AI（功能区右端的「AI」，Ctrl+Shift+A）

右侧「AI」页顶上分「对话 | 协作」两页。

对话：内置的 LensBench AI。要登录 optic.chat 账号（在浏览器里登录，密码不经过 LensBench；每个账号每天有免费额度）， 没登录时页面上有登录卡。AI 在草稿上改、在草稿上算：它调了哪些工具、算出的点列和 MTF 小图都写在对话里；改动先进下面的「AI 的草稿」卡—— 改前改后的关键指标、diff，「对比」把草稿的样子叠在设计上，「按草稿看分析」让分析页按草稿算——你点「接受草稿」才进设计 （可撤销，改动日志里记成 AI），「放弃」什么都不改。连不上服务时说明原因，点「重试」再发一遍。

协作：AI 在你自己的客户端里（Claude Code、Claude Desktop、Cursor、Cherry Studio、Trae……）经 MCP 操作镜头，你在软件里看着它做， 不用账号。协作页管四件事：

• 谁在线：连到同一镜头的 AI 客户端、它几秒前调用了哪个工具（顶栏右侧和 AI 按钮上也有提示）。
• 连接你的 AI 客户端：选客户端，「复制配置」或「写入配置文件」（即 lb mcp-config，先备份原文件），按说明重启客户端。 项目根目录取当前镜头所在的文件夹。
• AI 的改动：改动日志里来自 AI 的条目，点一条在「历史」页里看；「在历史页复核」带上 AI 筛选。
• 交给 AI 的活：诊断并优化、Zemax 对账、整理报告素材——复制带当前文件路径的提示词，贴进你的 AI 客户端 （客户端支持 MCP prompts 时也可以直接在客户端里选同名模板）。

与磁盘同步（AI 和你同时改一个文件）

AI 的 MCP 服务器、桌面端、命令行是各自独立的程序，通过磁盘上的 .lens 和旁边 .lensbench/ 里的改动日志互相看见：

• 别人（AI、另一个窗口、外部编辑器）存了盘：你这边没有未保存的修改时，桌面端直接载入新版本（可撤销），命令行旁边说明是谁改的； 有未保存的修改时，分析视图上方出现同步横幅：「合并…」把对方的改动并进来（先给 diff；两边改的不是同一行时自动合上， 同一行冲突时让你选取磁盘上的还是你的），或「稍后」。
• 保存不会静默覆盖别人的改动：文件在你载入后被别人存过时，保存被拦下，横幅给出「合并…」或「仍然覆盖」。
• 磁盘上的文件被删除或改名：横幅提示「保存」（重新写出当前设计）或「稍后」。
• 你的手改也记进改动日志（AI 下一次调用工具时就知道你改了什么）：表格、系统设置、命令都按命令记； 文本编辑器里打字按停顿（默认 4 秒，偏好设置可改）合成一条「手改」；撤销、重做、应用优化结果也都记。

命令行与 MCP 里同样的检查：save 被拦下时用 merge_disk（可先 --dry-run）把磁盘上的改动并进来。

偏好设置与自动保存

顶栏 ⚙（Ctrl+,）：主题（深色 / 浅色）、启动时的主视图（3D 画布 / 2D 布局）、界面字号（主题与字号立即生效）、打开文件时也先显示主页、 打字停顿多久记一条手改、是否写在线心跳（让连到同一镜头的 AI 知道桌面端开着）、自动保存恢复副本的间隔、 是否自动检查更新与更新通道（正式版 / 测试版，见下面「更新」）。下面几行是会影响计算的用户级设置，如优化时 MTF 取样上限 （MTF / Strehl 操作数用，默认 256）——与命令行 lb settings、AI（MCP）读同一个文件；只想这一次不同，在命令行里给 optimize --mtf-sampling 512，见评价函数与优化。改了设计总在后台重算分析。

恢复副本：没保存的修改每隔几分钟写一份到镜头旁边的 .lensbench/recovery/（不动你的 .lens 文件）； 下次打开同一文件时如果副本和文件不一样，分析视图上方的横幅提示「恢复」或「丢弃」。没存过盘的新设计不写副本。

帮助「?」› 键盘快捷键… 列出全部快捷键（常用的：Ctrl+N 新建单透镜、Ctrl+O 打开、Ctrl+S 保存、Ctrl+Shift+S 另存为、Ctrl+K 搜索命令、Ctrl+L 命令行、Ctrl+M 评价函数、Ctrl+Shift+M 加操作数、Ctrl+Shift+I 插入语句、Ctrl+Shift+O 局部优化）；「?」› 检查更新… 见下面「更新」；「?」› 购买 / 升级… 见下面「付费档」；「?」› 关于 是版本、引擎构建号、登录凭证（档位、还剩多久）与第三方软件声明。主页上从「?」进；打开设计后在命令面板（Ctrl+K）里搜「快捷键」「更新」「关于」也能打开。

登录：用 optic.chat 账号（与 AI 页同一个，免费版也要登录）；登录凭证联网时自动续。启动时或保存之后凭证无效会盖上登录页（从源码运行时不强制）——在浏览器里登录或填邮箱密码，登录上了自动回到原处；正在跑的优化、分析不打断，等下一次启动或保存。凭证剩不到 24 小时时状态栏提示一次。这个版本停用了、或者这个安装包到期了（登录也没用），不管强制没强制都会盖上同一页，换成「下载新版」「检查更新」；快到期（剩不到 7 天）、或已停用但凭证还没到期时，状态栏各提示一次。关于页写着档位（试用到哪天）、凭证还剩多久、这个版本用到哪天。

付费档：报告素材包、报告数字核对、签核、导出 Zemax 从个人基础版起有，编排的执行从个人高级版起有（名单与命令行、MCP 同一份）。档位不够时这些按钮与菜单项带一把小锁、标着「个人基础版起」；点了不执行，弹一个说明：这是哪一档的功能、那一档有什么、你现在是什么档，没登录时给「登录，开 7 天全功能试用」（新设备第一次登录即开，每个账号、每台设备各一次），登录了给「去购买」（浏览器里打开购买页）与「我已付款，刷新」。公差的蒙特卡洛、自定补偿器这类一条命令里只有一部分收费的不标锁，用到时同样弹这个说明。「?」› 购买 / 升级… 与关于页的「购买 / 升级…」随时打开它。从源码运行时不标锁、不拦。

LDE 表格

显示	含义
22.01359 V（黄底）	优化变量
42.4374 S（蓝字）	solve，显示求解后的有效值；悬停看表达式
-50 P	pickup
5 U	固定半口径
4 STO（蓝底行）	光阑面
model(1.62, 36) V(nd/vd)	模型玻璃的 nd / vd 是优化变量

• 双击、Enter / F2 或直接打字编辑；方向键在格子间移动，Enter 写入后往下一行，Esc 放弃。编辑框里是这一格在文本里的原样写法， 所以可以直接输入 solve(marginal_height, 0)、pickup(2, scale=-1)、SCHOTT:N-BK7。
• 几百个面的设计照样顺：表头贴在顶上，只画看得见的几行；方向键走出可见区域、在 3D / 浏览器 / 文本里选了别的面时，表格滚到那一行。
• solve / pickup 的格改成一个数时先问要不要去掉 solve（「固定为 …」/「保留 solve」）；改 solve 里的参数不问。
• 改一格 = 一次 set 命令 = 一次最小文本编辑：文本里只有那一个值变化，注释和对齐都保留。
• 输入非法值（如不存在的牌号）会被拒绝，原值不变，命令行旁边显示原因。
• 右键菜单：在前/后插入面、删除面、设为光阑、设为/取消变量（模型玻璃的 nd / vd 也能设为变量）、常用 solve（近轴焦点、最佳焦点； 别的 solve 与 pickup 在「插入语句」窗口里挑种类、填目标，面号和列先填好）、把 solve 固定为当前值、对这个面加操作数（打开「加操作数」窗口，面号先填好）。
• 玻璃格悬停显示解析成的「厂商:牌号」。坐标断点行的偏心 / 倾斜参数显示在注释列，在文本里改。
• 快捷键：Ctrl+I 在当前面后插入，Ctrl+Shift+D 删除当前面。

文本编辑器

底部的文本分四个页签，都是同一份 .lens 文本按语句分出来的几行，在哪个页签改都只改那几行：

页签	哪些行
镜头	title units aperture field wave surf var config mc 等其余全部语句（含写错、认不出的行）
评价函数	op let default；页签顶上是优化工具条（见「评价函数与优化」）
验收	spec
报告编排	view（每种图的选项）、pack（素材包里放什么、按什么顺序）、action / report（要试的改动与改完要看的评估项，见编排）

• 空行和只有注释的行跟着它下面那条语句走（文件末尾的跟着上面那条），所以写在一组语句前面的注释和这组语句在同一个页签。
• 行号是整份文件的行号：诊断、跳转、浏览器、命令行里说的第几行，就是页签左边显示的那个数。
• 在页签里加的新行，插在文件里它在页签中上面那一行之后；加在页签最上面的，插在这一类的第一行之前；页签原来是空的，就加在文件末尾（前面空一行）。改动不改行数时（只改了内容），各行原地替换。 写了别类的语句（比如在评价函数页签里写了 surf）也照写进文件，离开这个页签后它出现在该在的页签里。
• 双击诊断、在浏览器里点一行、在布局 / 3D 里点一个面，都会切到那一行所在的页签。切页签本身不改文件。
• 有错误的页签标题带错误数，如「评价函数（1 错）」。
• 语法高亮；左侧行号，有错误的行号标红。
• 诊断：错误红色、警告黄色、提示蓝色波浪线，悬停显示错误码、说明和"你是不是想写……"。 右侧「诊断」页列出全部诊断，双击跳到对应位置。
• 智能提示（Ctrl+Space，或输入 =、( 后自动弹出；op 行名字后打空格也弹出）：
  • 补全每一项带说明：行首补语句名（带一句说明）；op 后补操作数名，写着类别、说明与单位，按中文说明、Zemax 名也搜得到 （打「入射」找到 RAID）；surf 行补参数名；glass= 后补全部牌号（厂商:牌号）与 MIRROR、model(、ideal(； type= 后补面型；solve( 后补 solve 种类；wave 行补谱线名；var 行补 R / T 引用；view 行先补图型、再补这种图的选项。
  • op 行名字后面：先补位置参数（面号，带玻璃 / STO），再补还没写的参数名（Hy= wave= …，带类型、默认值、含义）、 target= / >= / <= 与 weight=；补了 wave= 接着补这个设计的波长（序号、λ、主波长），Hy= Hx= 补视场，surf= 补面。
  • 参数提示：光标在 op 行上时，行上方浮出这个操作数的参数表，正在写的那个高亮，下面是它的类型、默认值与含义，再下面是操作数的说明、 单位与 Zemax 名；别的语句给写法。
  • 悬停一行：op 行显示操作数的全部说明与参数（评价函数页另有当前值与贡献），别的语句显示说明、写法与例子。
• 插入语句窗口（Ctrl+Shift+I；页签条右边的「＋ 插入语句…」、功能区的「插入语句…」，按当前页签先选一种）：左边是能插的语句—— 变量 var、Solve、Pickup、中间量 let、验收规格 spec、视图 view——右边是这一种的表单：面号从这个设计里挑；solve 按种类 （近轴焦点、F 数、边缘光线高度 / 角度……）填目标，挂在 R 还是 T 跟着种类走；规格先挑种类，再选界限（不大于 / 不小于 / 在…之间 / 目标 ± 公差），只写数时自动补单位（长度 mm 或 µm、角度 deg、百分比 %），多组态设计还可以选在哪个组态上验（每个组态 / 组态 k）；视图的表单是这种图现在的选项（开关、下拉、数字）， 只写改了的。下面是写进文本的样子；停手片刻就在后台预览（不改设计）：diff、动了的 EFFL / BFL / F# / TOTR，改镜头的在布局上叠虚影； 写不进去时说原因。「插入」= 一次对应的命令（vary / set / let-set / spec-add / view-set，可撤销）。功能区与浏览器的 「设为变量…」「加验收规格…」、分析页的「本图选项」、表格右键的「Solve…」「Pickup…」也打开它（相关的字段先填好）。
• 打字停顿约 0.35 秒后整段提交给会话（撤销一步）；停顿更久（默认 4 秒）时这一段记成改动日志里的一条「手改」。

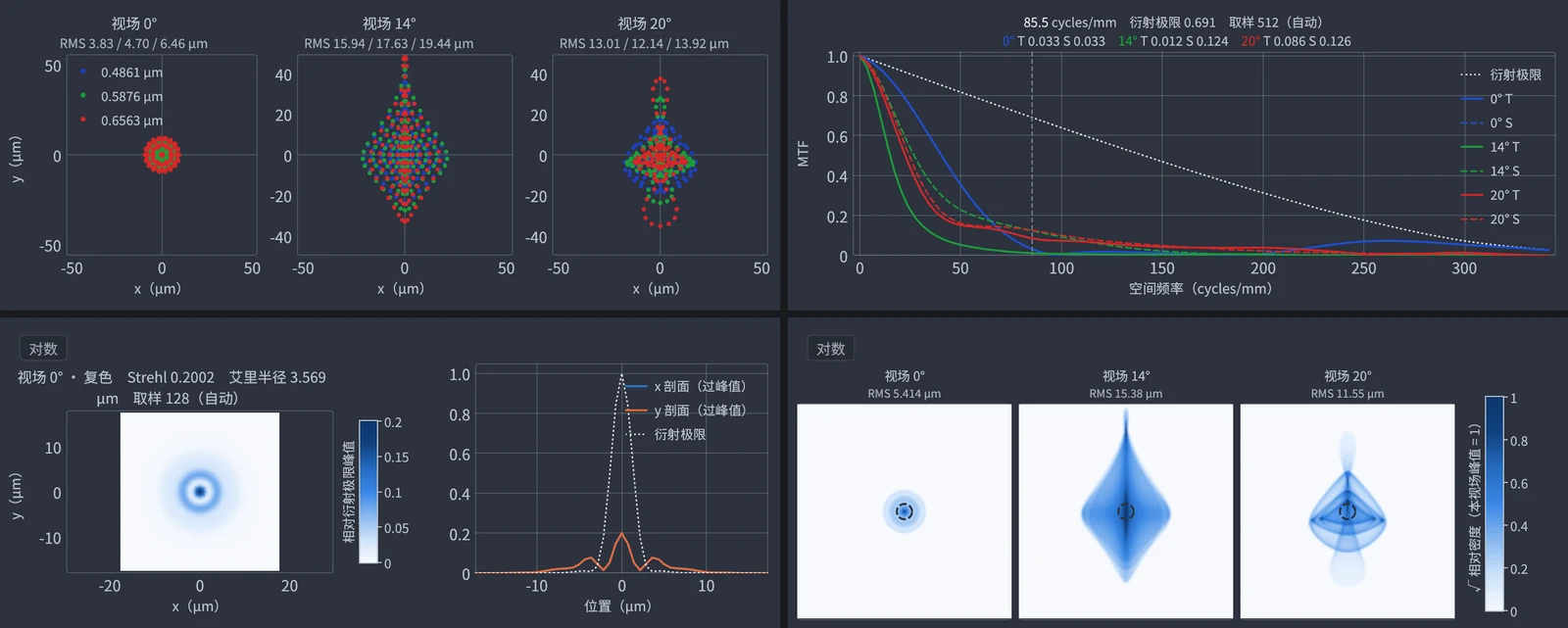

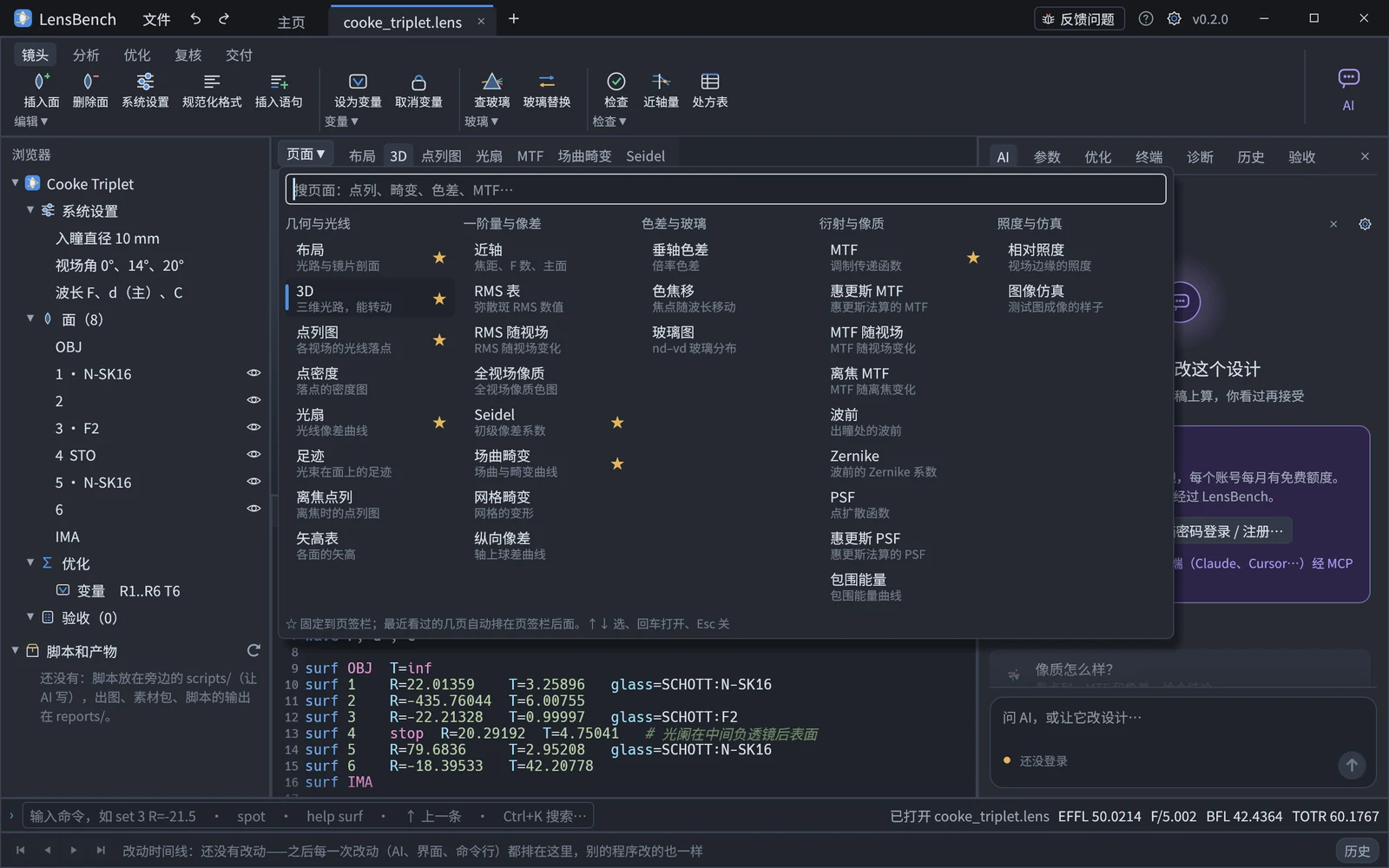

分析

改了设计就在后台重算，不卡界面；只算最新一版文本，过期结果丢弃。近轴量、3D 场景随每次修改一起回来（打字时 3D 几乎实时跟手）； 分析页只算当前看的那一页（另一个后台线程，慢的分析不挡编辑），评价函数页的 MF 在那一页开着时算。

在算的页写「正在算「PSF」… 已算 N s」并数着走；有的页第一次要算十几秒（PSF、图像仿真），切到别的页不会打断它，算完回来就有。 某种分析在这个设计上算不了（如偏心系统没有近轴出瞳）时，只在那一页左下角写原因，其余页照常。 文本改了而新结果还没回来时，各页右上角挂黄色「过期」牌子，旧图留在原处便于对比。 每种分析按分析键（模型 + 该分析的取样参数）缓存：改一个 view 的取样选项只让那一页过期、只重算那一种； 改名称、注释、对齐或纯显示选项（如点列方框边长）什么都不重算。

页	内容与操作
布局	YZ 截面，按实际光线半口径画；镜片填色（两面口径不同时按 Zemax 画法平延成台阶），每视场一种颜色。滚轮缩放、拖动平移、双击适应窗口；悬停显示该面 R / T / 玻璃 / 半口径 / 边厚，单击选中该面（见下方联动）。相邻镜片穿模或边厚为负时相关的面标红并在左下角列出
3D	默认的启动主视图（偏好设置可改成 2D 布局）。深色渐变底、镜头下方的地面网格、右上角的坐标轴（点哪个轴就沿哪个轴看）；每片透镜一种玻璃色，半透明（深度剥离，前后关系正确），带轮廓线与高光；反射镜银灰、光阑画圈、像面上画 3:2 传感器矩形（内接于最大像高圆）；被挡的光线画到挡它的面为止；镜片边缘画 45° 保护倒角（宽 min(0.3 mm, 边缘半径 3 %)，在通光口径之外，只是显示）。鼠标：左键点选面（联动表格与文本）、右键拖动旋转、中键平移、滚轮朝光标缩放（画布左上角有提示）。底部浮动导航条：适应（缩放到全部可见）、等轴测、YZ / XZ（YZ 与 2D 布局同向：z 向右、y 向上），切视角时缓缓转过去；后面四个按钮切显示模式——实体 + 线框（默认）、半透明实体（不描棱线，看光线穿过镜片）、不透明实体（实心，看外形与装配，玻璃里的光线被挡住）、仅线框（只画按玻璃色描的棱与口径圈），选的那档下次打开照旧。浏览器里每片透镜行末的 👁 在 3D 里隐藏 / 显示它。命令预览、优化结果、AI 草稿点「对比」时，改后的样子用琥珀色线叠在 3D 上
点列图	每视场一个子图，各波长分色，坐标相对主光线（像面局部坐标，µm）；所有子图同一比例、联动缩放；标题给各波长 RMS，悬停看单点坐标
点密度	每视场一格，几十万条光线落点的能量密度伪彩（平方根刻度），同一方框、联动缩放，白色虚线是艾里圆；左上角「对数」按钮看弱的弥散（只改显示），悬停读相对密度
包围能量	各视场一条曲线 + 衍射极限点线，圆点标 80 % 能量半径；拖动竖线，标题读出该半径上各视场的包围能量
相对照度	相对照度（实线）、透过的光瞳占比（虚线）、cos⁴θ 参考（点线）随视场；标题给最低值与有效 F 数
MTF 随视场	几个频率上子午（实线）/ 弧矢（虚线）MTF 随视场；频率、视场点数与取样用「选项…」写成 view mtf_vs_field；标题印取样，取样不足时红字提示
离焦 MTF	一个频率上各视场 MTF 随像面离焦，顶端三角标最佳焦面（空心 = 在扫描范围外），标题列出各视场最佳焦面
网格畸变	理想网格虚线、实际网格实线，格点按畸变着色（桶形蓝、枕形红）；左上角「放大 ×10」看小畸变的形状（只改显示），悬停读格点畸变
图像仿真	理想像与仿真像并排、联动缩放；默认看相对视场 0.7 附近一小块的西门子星（像差的模糊与彩边），「选项…」里可换整个视场、换测试图
近轴	EFFL、BFL、F/#、入瞳/出瞳、总长等（Zemax System Data 口径）；偏心/倾斜系统显示"不可用"
RMS 表	各视场 × 各波长 RMS、复色 RMS / GEO
光扇	每视场一行：左子午（vs PY）、右弧矢（vs PX），各波长分色，纵轴全部联动；悬停曲线上的点，布局与点列图同步高亮这条光线（见「联动」）
MTF	子午实线、弧矢虚线、衍射极限点线；拖动竖线，标题实时读出该频率下各视场的 T / S 值；标题印取样（默认自动，view mtf sampling=256 固定），取样不足时红字提示
场曲畸变	左场曲（T 实线 / S 虚线，各波长），右畸变（%），纵轴联动
纵向像差	轴上子午光线与光轴的交点相对像面（mm）vs 归一化光瞳，各波长
垂轴色差	各波长主光线像高相对主波长（µm）vs 视场；点线为最短 − 最长波长，虚线为 ±艾里半径
色焦移	近轴焦点随波长的移动（µm），浅色带为衍射极限焦深 4λF#²，圆点为系统波长
离焦点列	行 = 视场、列 = 像面前后的离焦位置，方框同一比例，标题给复色 RMS
Seidel	逐面 S1–S5、C1–C2 与总和的柱状图（固定色序，悬停读数）；数字页另有波像差系数
足迹	各视场光束在某个面上的落点（本面局部坐标）+ 光束轮廓 + 通光半口径虚线圆；view footprint surface=all 每面一格
波前	光瞳上的 OPD 伪彩（蓝 ↔ 红、零为中性灰，色标对称）+ 干涉图；标题给 RMS / P-V，悬停读该点 OPD（λ）；view wavefront field=3 换视场
PSF	FFT PSF 伪彩（相对衍射极限峰值，峰值 = Strehl）+ 过峰值的 x / y 剖面与衍射极限艾里点线；左上角「对数」按钮切换对数刻度（只改显示），悬停读强度；view psf field=3 换视场；标题印取样，取样不足时红字提示
玻璃图	nd–vd 图：目录牌号小点、本设计的玻璃大点并标牌号；模型玻璃画成菱形、虚线连到最近的目录玻璃；悬停读「厂商:牌号 nd vd」（换玻璃时看附近有哪些）；view glass_map catalogs=all
矢高表	上：矢高与最佳拟合球；下：相对 BFS 的偏离（µm），两图横轴联动；标题给 BFS 半径、最大偏离与斜率；view sag surface=3
全视场像质	二维视场上的复色 RMS 热图（浅 = 好、深 = 差），视场圆、已定义的视场、最差处；悬停读数；view field_map area=sensor
RMS 随视场	各波长细线、复色粗线、衍射极限点线；标题给复色最大值与位置；view rms_field data=wavefront ref=chief
Zernike	Zernike 系数柱状图（正负分色，不画 Z1），标题给 RMS / P-V（对质心）与拟合残差；悬停读「Z 序号、名称、系数」；view zernike field=3 kind=standard
惠更斯 MTF	同 MTF 页的画法，由像面上的惠更斯 PSF 求；切到该页才算；view huygens_mtf sampling=64
惠更斯 PSF	同 PSF 页的画法，像素在实际像面上（倾斜 / 弯曲像面时与 FFT PSF 不同）；比 FFT 慢，切到该页才算；view huygens_psf field=3 sampling=64

光扇 / MTF / 场曲畸变 / 纵向像差 / 垂轴色差 / 色焦移 / 离焦点列 / Seidel / 足迹 / 矢高表 / 玻璃图 / RMS 随视场 / 全视场像质 / 波前 / Zernike / PSF / 惠更斯 PSF / 惠更斯 MTF / 点密度 / 包围能量 / 相对照度 / MTF 随视场 / 离焦 MTF / 网格畸变 / 图像仿真 / 3D 切到该页时才计算。 标签按类别排（几何与光线、一阶量与像差、色差与玻璃、衍射与像质、照度与仿真）；标签栏左端「页面」菜单按同样的分组直接跳到某一页。

命令行右侧常驻 EFFL / F# / BFL / TOTR。

视图底部的浮动导航条作用于当前页：

按钮	作用
⌂ 适应	缩放到全部可见（3D 页缩放到镜头与光线，不算地面网格）
▦ 网格	坐标图加网格（切页后照样有）；3D 页没有这个按钮
⬡ 3D 视角	等轴 / YZ / XZ（只在 3D 页，切视角时缓缓转过去；也可以直接点画布右上角坐标轴的某个轴）
显示模式（四个按钮）	只在 3D 页：实体 + 线框 / 半透明实体 / 不透明实体 / 仅线框，当前那档亮着，下次打开照旧（见上面分析页表格里的「3D」）
▤ 数字页	切到同一份数据的表格，Ctrl+C 复制选区（制表符分隔，可粘贴进 Excel / Word）
⧉ 复制图（Ctrl+Shift+C）	带图框的出版图放进剪贴板，同时有位图与 SVG（Word 2016 起可直接粘贴 SVG）
⇪ 导出（Ctrl+E）	出版图存成 PNG（300 dpi）/ SVG / PDF（嵌入字体），走 lb plot 同一条管线并登记证据
⚙ 本图选项	「插入语句」窗口的视图表单：这种图现在的取样 / 显示选项，只写改了的，插入后成为 .lens 里的 view 语句（等价于 lb view-set）

图框信息块里的证据 id 与 lb plot 给出的相同（模型哈希 + 引擎 + 取样参数），lb evidence <id> 可以复查。

要写报告时用「文件 › 导出报告素材包…」：选一个目录，后台导出图、数字页、处方 / 一阶量 / 验收 / 可制造性表、确定性结论和清单 （十来秒，界面照常可用），完成后可直接打开文件夹；设计改了用「文件 › 素材包是否过期…」查哪些要重新导出。详见 报告素材包。 近轴量与 3D 跟着每次修改几十毫秒回来；各分析页的耗时随设计和取样而定（大视场镜头的相对照度、PSF、图像仿真可能要几秒到十几秒）。

装夹检查

相邻的实体面（玻璃界面、反射镜、光阑）之间：

• 空气间隔在 1.02 × 较大半口径处为负 → 穿模（W-CLEARANCE）；
• 透镜在较大半口径处边厚为负、或中心厚为负 → W-EDGE-THICK。

警告出现在右侧「诊断」页，波浪线标在那一面的 T= 上；反射后的负厚度按传播方向折算，轴上为负的空气间隔（虚光阑等建模手法）不报。 命令行 lb check / lb layout 给出同样的结果。

多重结构

设计里写了 config / mc 行（变焦、多组态，见 .lens 指南「多重结构」一节）时，命令行右侧出现组态选择框（单组态设计不显示）：

• 各分析页都在选中的组态上算；换组态后各页先标「过期」再重算。命令行里同样的事用 --config k。
• 评价函数页签的 MF 标「MF（组态 k）」，是当前组态的值；op 行可以用 config=k 只算某个组态，多组态联合优化。
• 验收页只给判定、不给证据 id（要证据用 lb verify --config k）。
• 布局可以把各组态上下排开：view layout configs=all。

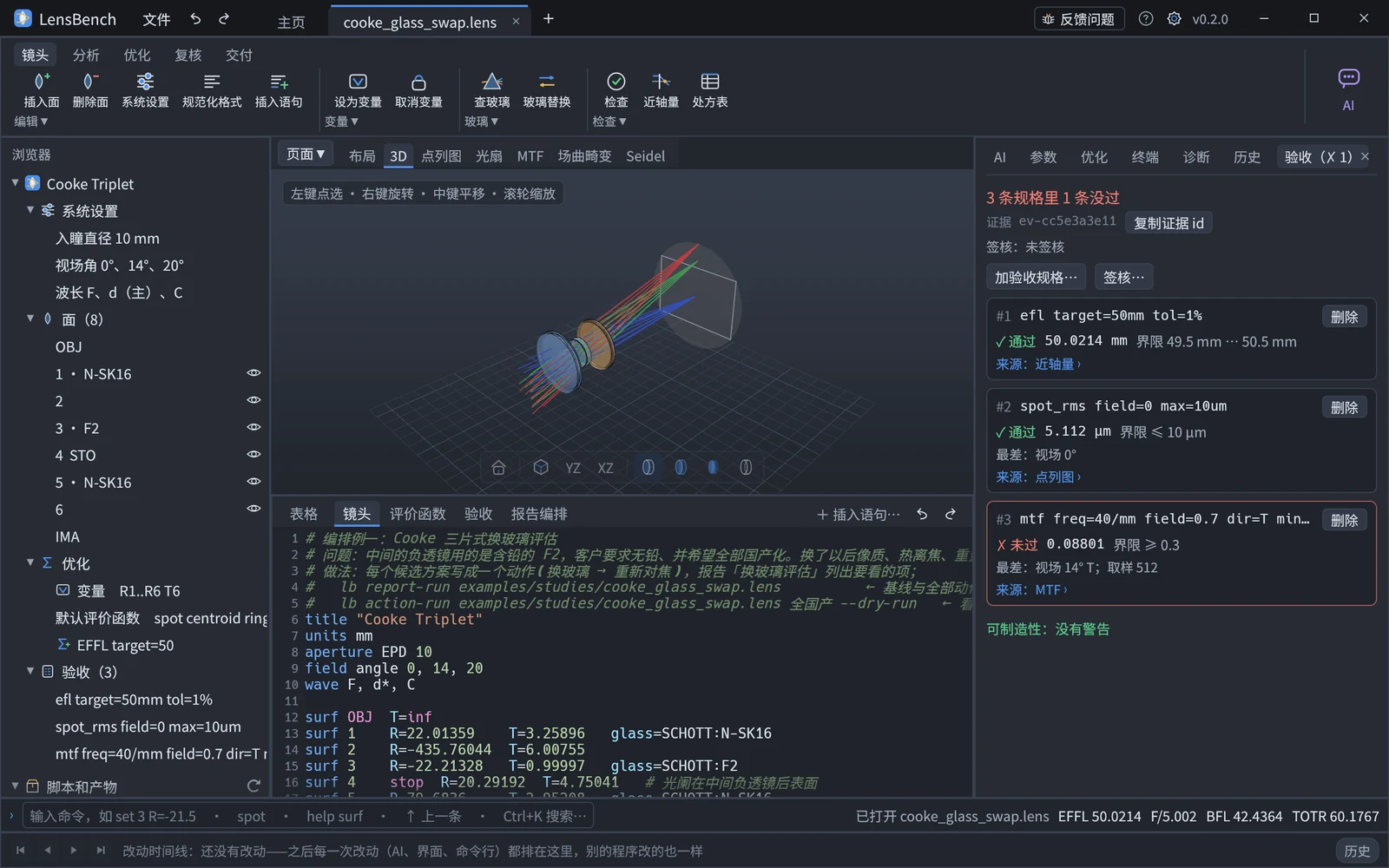

验收（右侧「验收」页，Ctrl+Shift+V）

列出 .lens 里每条 spec 的值、界限、过 / 不过与来源（与 lb verify 同一份判定：固定的规范取样独立复算，不读 view）。 「添加规格…」= lb spec-add，「删除所选」= lb spec-delete，「重新验收」立即复算；也可以在底部「验收」页签里直接写 spec 行。有 spec 时，MTF（三角标记）、点列图（RMS 着色）、 场曲畸变（畸变界限线）、垂轴色差、色焦移上也画出规格，颜色与这里的结论一致。

• 数从哪来：选中一条，表格下方写出它的来源分析与取样（规范取样就是对应命令的默认取样，比如点列 RMS 来自 「点列图，6 环，参考主光线，复色」= lb spot）、对应的 Zemax 操作数和证据 id。点「来源」格或双击这一行， 分析视图切到算出它的分析页（那一页按 view 选项取样，数字可能与验收略有差别）。
• 证据 id：整张验收表一个，与终端里跑 lb verify 得到的相同，并已登记进会话（终端 lb evidence <id> 查得到）； 「复制证据 id」放进剪贴板，写报告时引用。
• 多组态设计：按组态分组（spec … config=all 在每个组态上各判一次、config=k 只在组态 k 上判，不写 = 当前组态），每组一行表头写 这个组态的结论和它那份证据 id（「复制」放进剪贴板），顶上一句按判定次数说（几条规格、几个组态、共几次判定），顶上的证据是总的那一份； 与 lb verify 列出的各组态证据 id 相同。
• 可制造性：表格下方列出装夹违例（穿模、负边厚）与透镜边厚小于 0.5 mm 的提醒（没有 spec 也照样列）；点一条， 在表格、布局与文本里选中对应的面。只是提醒，不算未过，也不影响 lb verify --strict。

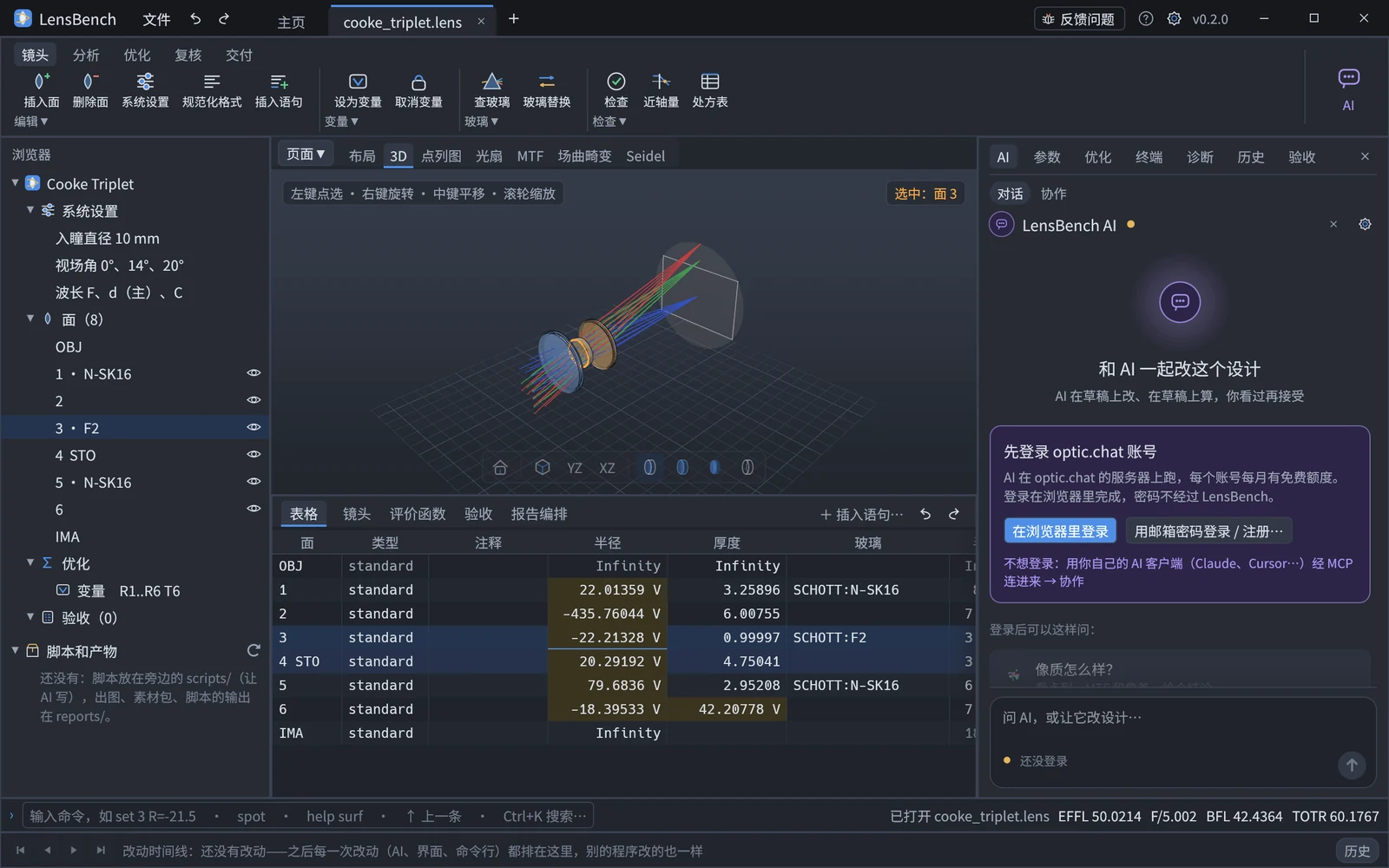

联动

布局 / 3D 里点一个面 ⇄ LDE 表格选中该行 ⇄ 文本里该面的 surf 行浅色高亮（并滚到可见）；在浏览器里点一个面效果相同。 反过来，在表格里选行、或把文本光标移到某个 surf 行，布局和 3D 里对应的面也会高亮。

跨图刷选：在光扇页把鼠标停在某条曲线上，这一点对应的那条光线（主波长；子午图是 Px = 0、Py = P，弧矢图是 Px = P、Py = 0） 同时在布局里画成橙色粗线、在点列图对应视场的子图里圈出它的落点，提示框给出 P 与像差值；鼠标离开就清除。 点列图以质心为参考（view spot ref=centroid）、布局开了 fold（压缩大间隔）或某页挂着「过期」时，那一页不画。

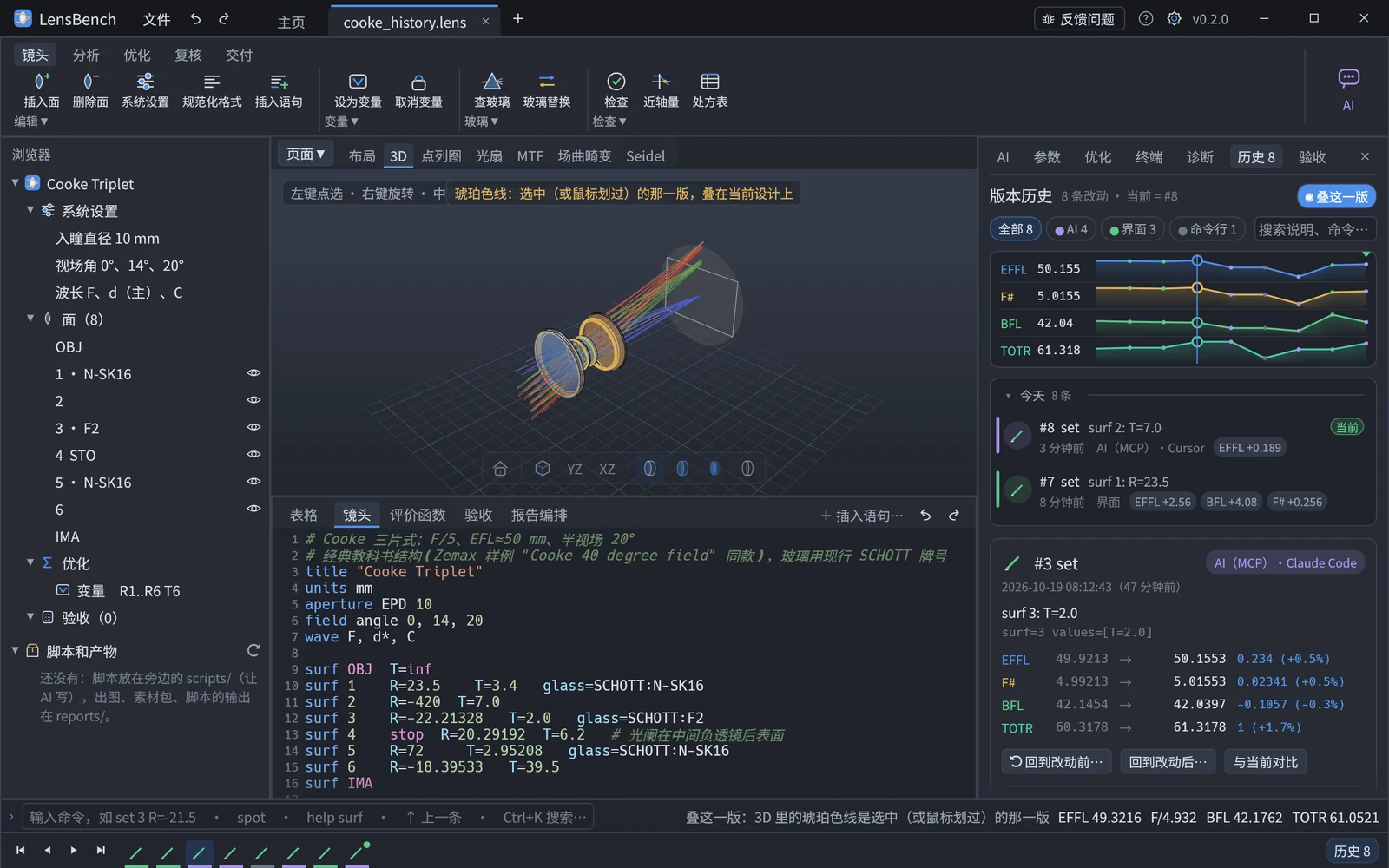

版本历史（右侧「历史」页，Ctrl+Shift+H）

AI（经 MCP 或内置对话）改设计、你在命令行或界面里用命令改，每一次都记在镜头旁边的改动日志里（.lensbench/，镜头要先存过盘）。 右侧「历史」页（时间线右端的「历史 N」、双击时间线上的一条也能打开）从上到下是：

• 标题：一共几条改动、当前设计是哪一版（「当前 = #5」；重新打开、没存的改动都丢了时是「当前 = #3 之前」）。右端「○ 叠这一版」： 打开后，选中或鼠标划过的那一版叠在当前设计上——3D 画布上是琥珀色线，别的页切到布局页叠灰色虚线；在列表、曲线或时间线上划过去， 看设计怎么一步步变过来的
• 筛选与搜索：按来源（全部 / AI / 界面 / 命令行，带条数）筛，搜索说明、命令或 #序号
• 指标演变曲线：EFFL、F#、BFL、TOTR 随版本的变化，当前那一版顶上有小三角；鼠标划过看那一版的数
• 列表：按天分组，每天上面一行「今天」「昨天」「10-16 周五」和条数，点它收起 / 展开那一天；一行一条——序号、命令、说明、 时刻（几小时内写「几分钟前」）、谁改的、关键指标的变化；当前那一版标「当前」。撤销了、或没存盘就关掉的改动淡显， 标「没在设计里」（日志里还在，可以找回）
• 选中那条的详情：时间、说明、参数、改前改后的指标、着色的 diff（增行绿、删行红），和三个动作：
  • 「⟲ 回到改动前…」「回到改动后…」：整段文本换成那一版，先在右侧「参数」页预览 diff，点「应用」才写入；可撤销，并作为新的一条记进日志。 双击列表里的一条 = 回到那一版之后（同样先预览）
  • 「与当前对比」：那一版与当前并排比较一阶量、处方差异（只列变了的面与参数）和像质（各视场复色 RMS、同一频率的子午 / 弧矢 MTF、 最大畸变），变好绿、变差红——即 lb compare（命令行里任意两版都能比：当前、磁盘上的版本、日志里的快照、别的 .lens 文件）。 之后又改了设计时，结果标「当前又改了 · 重新对比」

日志文件变了（比如 AI 在另一个程序里刚改过这个镜头）列表约 2 秒内自动跟上，右下角弹出「设计被改了」的卡片，点「查看改动」直接看那一条。

签核（功能区「复核」页 › 签核；lb signoff）：把磁盘上的这一版标记为「已复核」，记下复核人（默认系统用户名）、时间、备注、 模型哈希与验收结论。签过的设计在命令行一栏右侧常驻签核牌子：绿色「已签核」；之后只改了名称 / 注释 / 格式显示「已签核（改过注释等）」； 光学改了显示琥珀色「签核已失效」；点牌子打开右侧「验收」页。有没保存的修改时不能签（签的是磁盘上的那一版）。签核只给人：MCP 里没有这个工具， AI 只能用 signoff_status 查。导出的报告素材包会写明对应的版本有没有签核。

经命令的改动（表格、系统设置、命令）都记；文本页签里打字按停顿合成一条「手改」，撤销、重做、应用优化结果也记（见「与磁盘同步」）。

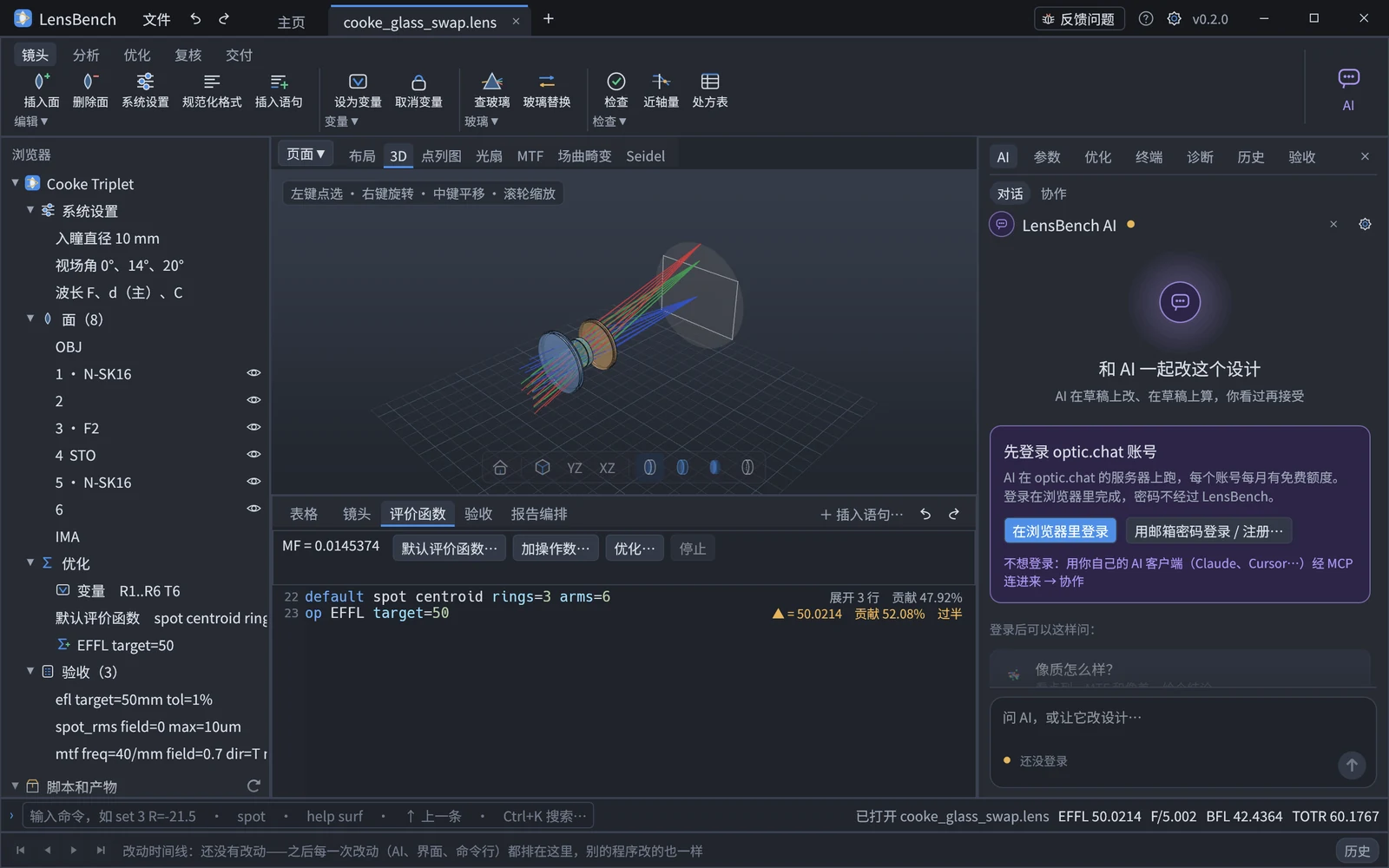

评价函数与优化（Ctrl+M）

评价函数就是 .lens 里的 op / let / default 行，在底部的「评价函数」页签里直接写（Ctrl+M、功能区切到「优化」页都会打开它）。 评价函数只在这一处改。

• 每行行尾标出当前值与贡献百分比；贡献超过一半的那行底色突出并标「▲ 过半」。default 行标出它展开成几行、合计贡献多少； let 行标出值或失败原因。文本改了而新结果还没回来时，旧值变灰、工具条上的 MF 标「过期」。
• 页签顶上的工具条：评价函数值 MF、「默认评价函数…」（在右侧「参数」页里按 Zemax 优化向导填，边填边预览，写成一行 default）、 「加操作数…」、 「优化…」「停止」；下面一行是进度，或者为什么现在不能优化 （还没有评价函数、还没有变量、文本有错误——这时「优化…」是灰的）。
• 还没有评价函数时页签里是一句说明，写一行 op（Ctrl+Space 补全操作数）或点「默认评价函数…」。
• 加操作数窗口（Ctrl+Shift+M；工具条与功能区的「加操作数…」、浏览器与命令面板里的 op_add 都打开它；表格右键「对这个面加操作数…」 先填好面号）：左边搜索框 + 按类别排的全部操作数，打名字、中文说明或 Zemax 名都能找（↑↓ 选、Enter 确定）；右边是这个操作数的 说明、单位与按规格生成的参数表——面号、波长从这个设计里挑，Hx / Hy 可从视场里挑，空着就是默认值（默认值写在框里）——再选目标 （等于 / 不小于 / 不大于）与权重。下面是拼出来的那一行 op … 和现在的值（停手约 0.3 秒后在后台算，与评价函数里那一行同一个数； 不小于 / 不大于时标「✓ 满足」或「✗ 越界」）；参数写错时直接说哪里错（如「RAID 没有参数 'Hz'」），「加入」是灰的。 「加入」= 一次 op_add（可撤销），窗口关掉，新行出现在评价函数页签里。
• 「优化」页（右侧栏第三个页签）：工具条的「优化…」、功能区的「局部优化」（Ctrl+Shift+O）/「全局优化」、命令面板里的 optimize 都切到这一页（功能区的两个按钮预选对应的算法）。先选算法——局部（阻尼最小二乘，从当前设计出发找最近的极小，收敛了就停； 可设最多迭代轮数）或全局（hammer，反复随机扰动再局部优化，跑满时长；30 秒到 4 小时的快捷选项，也可自定义，最长 24 小时）—— 点「开始」。不能优化时（没有评价函数、没有变量）页上写着原因，旁边就有「加默认评价函数…」「设为变量…」，点了切到「参数」页里填。
• 运行时页上是当前最好的 MF、起点 MF、降了多少、已用时间，和 MF 随时间下降的曲线（纵轴对数；悬停读出那一刻的 MF 与求值次数； 好一阵没再降时会写「已经 N 秒没再降」，可以考虑终止）。跑完后，准备（起工作进程、第一次求值）比优化本身长得多、下降的点都挤在 时间轴最后一小截时，横轴改按求值次数；只有起点和终点两个记录时画两个点、写「MF a → b」。「终止」保留目前最好的结果。 切到别的页签（或收起右侧栏）优化照常在后台跑，程序照常用——底部命令行一栏右侧有个小牌子显示进度，点它回到「优化」页； 跑着时页签上写「优化中」。

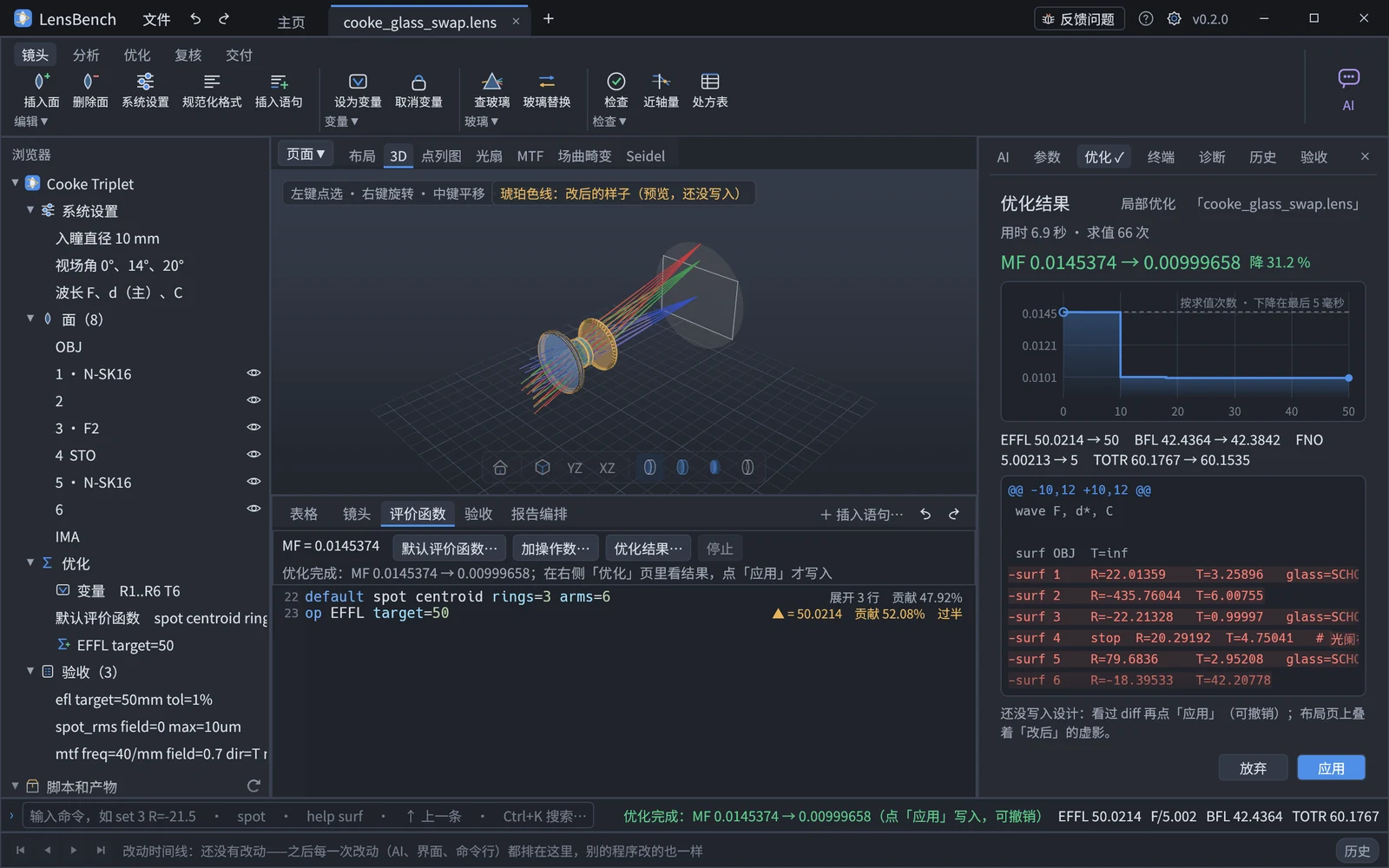

• 跑完在「优化」页里看结果：MF 前→后与曲线、EFFL/BFL/FNO/TOTR 的变化、diff（改了哪些数），布局页上叠着「改后」的虚影； 点「应用」才写入（可撤销，记进改动日志），「放弃」什么都不改。看不见「优化」页时跑完不会自己切过去，页签写「优化 ✓」、 小牌子换成「优化结果待确认」。优化期间如果你改了镜头，这次结果自动作废。同一时间只跑一个优化。
• 多组态设计的 MF 标「MF（组态 k）」，是当前组态的值（见「多重结构」）。
• 命令照样能用：op-add / op-set / op-delete / let-set / default-merit（命令行、命令面板、浏览器右键）。

详见 评价函数与优化。

命令面板（Ctrl+K）

列出桌面端可用的全部命令（与 CLI、MCP 同一张注册表；后台任务、生成文档等少数命令只在命令行或 MCP 里），输入关键词过滤。选中后：带参数的命令进右侧「参数」页（边填边预览，见「参数」），没参数的直接执行。

终端

右侧「终端」页与底部命令行是同一个解析器，可以直接敲 lb 命令，省略文件参数，作用在当前会话上：

set 3 R=-25 --dry-run
insert 2 R=-200 T=1 glass=SCHOTT:F2
spot --rings 8
help solve
undo
clear

↑/↓ 翻历史。

脚本和产物（浏览器底下）

脚本主要交给 AI 写：让它调 Lens 接口（见在 Python 里用 LensBench）做扫描、统计、自定义的图，结果写成文件； 你在这里看结果。浏览器最底下的「脚本和产物」一节列出设计文件旁边的两个目录：

目录	放什么
scripts/	脚本（.py）
reports/	产物：命令出的图（plot 等默认就写在这里）、素材包、脚本的输出（png / csv / md……）

• 新的在前；展开着时每 5 秒自己刷新（脚本、命令写了新文件就出现），行末 ⟳ 立即刷新。悬停看完整路径、大小、多久以前改的。
• 单击在「产物」窗口里看：图片（默认缩放到窗口里，可切原始大小）、表格（csv / tsv）、文本，脚本按 Python 着色。 svg、pdf 等程序里看不了的，点「用默认程序打开」。右键：用默认程序打开、在文件夹中显示、复制路径。
• 程序里还不能运行脚本：在你自己的 Python 里运行（python scripts/xxx.py），或者让 AI 运行。设计没存过盘时这一节是空的。

反馈（顶栏「反馈问题」）

遇到问题时导出一个复现包（.lbfb，就是 lb feedback）：版本、引擎构建号、操作系统、你的描述、最近的命令与结果 （报错首行、诊断码；崩溃时的异常与调用栈）。设计文件默认不带，勾选「附设计文件（仅用于复现，修复后删除）」才带； 勾选「附当前窗口截图」时把主窗口画面一并放进包里（截图可能露出设计内容，同样默认不带；命令行是 --screenshot 图片）。 不联网：导出成文件，发给谁由你决定。收到的人用 lb feedback-replay x.lbfb 无界面重放，判定复现 / 不复现 （拿包里的设计，把在这一版设计上失败或崩溃过的命令按原参数再跑一遍）。

更新（? › 检查更新…）

启动后十秒左右自动检查一次有没有新版本（每天最多一次；偏好设置里可关，关掉后启动时不再自动查更新；从源码运行时也不自动检查）。 有新版本时分析视图上方出现「更新」横幅：更新…（看更新说明、下载、安装）、稍后、跳过这个版本（自动检查不再提示这一版， 更新的版本照常提示；标明「必须的更新」的版本没有这个按钮）。停在主页时等进了设计界面再显示；点横幅上的按钮之前，换设计也一直挂着。 自动检查失败（断网、服务器不通）或已是最新时不打扰。检查和下载都在后台跑，网络慢或断网时照常打字、改设计。 下载到一半就退出了程序，没下完的文件在下次检查更新时清掉。

帮助「?」› 检查更新… 随时手动检查（主页上也能点；命令面板、命令行里的 update 也走这里）：已是最新、检查失败 （连不上、签名校验不通过……）都会弹窗说明；有新版本时直接打开更新窗口，跳过的版本也照常显示。

更新窗口：版本、日期、大小与更新说明。点 下载 才下载（进度条；关掉窗口即取消），下载完核对大小与 SHA-256，不符就删掉、不安装； 没下成时按钮变成 重新下载，旁边写着原因。通过后按钮变成 安装：安装要退出程序——有没保存的设计时先列出来问你 （放弃修改并安装 / 取消；要留着修改就先取消、保存了再装），选「取消」就不更新、程序照常开着（安装包留在本机， ? › 检查更新… 可以再装）；没有没保存的设计或选了放弃，才运行安装包并退出，装完自动重新打开。安装包没起来（没同意管理员权限、 启动前复核不过）时弹窗说明，程序照常开着。从源码运行时只报告、不下载（源码用 git pull 更新）。 检查更新只向 optic.chat 发 GET 请求，带软件版本号，不带设计、使用数据和机器信息。 更新通道在偏好设置里选；从测试版改回正式版不会降级——装着的测试版照用，等出了比它新的正式版才提示更新。 命令行同一件事是 lb update（--download 下载并校验，--channel beta 测试版通道）。

文档（F1）

应用内浏览使用文档（安装、五分钟上手、GUI 与优化指南、出图、报告素材包、DSL / 命令 / 诊断码 / 操作数参考、Zemax 对照、验证），默认打开 DSL 参考，文档间链接可点击。
