体检：一条命令看一份设计好不好做 ​

拿到一份设计（自己的，或别人给的 Zemax .zmx），最先想知道的往往不是某张图，而是：按常规公差做出来能有几成合格、最怕哪一项、 玻璃买不买得到、有没有明显做不了的地方、还有没有余量。体检把这几件事串成一条命令，给一个 0–100 的总分和一份报告， 每个数都带证据 id。

text
lb checkup cooke.lens                                  # 快速模式（报告卡）
lb checkup cooke.lens --mode thorough                  # 完整模式（报告）
lb checkup legacy.zmx --grade precision --vendor CDGM  # 直接体检 Zemax 文件（在临时会话里导入，不写任何文件）
lb checkup cooke.lens --mode thorough --out reports/cooke-checkup   # 同时写报告文件（个人基础版起）

AI 经 MCP 调 checkup（不给 design 就体检当前打开的设计）；跑得久，客户端超时短时加 background=true，job_status 里的 stage 写着在第几步。

体检做了什么 ​

  1. 读入设计：当前设计、.lens 文件或 .zmx 文件。.zmx 的导入同 lb import-zmx（玻璃、solve 核对都一样）， 但只在内存里做：不写 .lens、不改你打开的设计。
  2. 风险（公差）：设计里没写 tol 行时，按 --grade 那一档在内存里套一套默认公差（同 lb tolerance --template； 常规 / 精密 / 高精密，英文 commercial / precision / high；已经写了的 tol 行原样保留，模板只补没管着的），补偿器是后截距。
    • 灵敏度：每项公差单独取上下限、补偿后看判据（默认 RMS 弥散斑）变多少，排出最敏感的几项和各占多少；
    • 蒙特卡洛：所有公差同时随机取值（正态、上下限 = ±2σ）做很多次，合格 = 补偿后的判据不超过名义值的 1.5 倍 （--limit 改成你给的值，与判据同单位；tol criterion mtf … min= 写了就按它），合格的比例就是良率。
    • 一句话结论，如「按常规公差约 80% 合格，最敏感的是面 3–4 元件偏心（y）（±0.1 mm 时 RMS 弥散斑 +4.3 µm，占各项影响的 30%）」。
  3. 玻璃：每种玻璃的供货状态（优选、标准、停产、特殊熔炼……）与相对价格，出处是设计实际取折射率的那份目录（同 lb materials）； 再试着全部换成 --vendor 厂商（默认 CDGM）的等效牌号，看像质、镜片质量变多少（同 lb glass-replace --dry-run，只换玻璃、不再优化）。
  4. 可制造性：装夹违例（穿模、边缘相碰）与透镜边厚 < 0.5 mm（同 lb verify 末尾那两条）。个人基础版起另跑检验规则库 （同 lb inspect，把体检算好的公差结果交给它，不重算）。
  5. 改进探索：同 lb improve——不改孔径、视场、波长和焦距，依次放开半径、厚度、试换玻璃（完整模式再加全局搜索），每一版都过 可制造性与探测光线的检查。没找到就说没找到：最好的一版评价函数降不到 2 % 时，结论是「没找到明显更好的」。 完整模式还会把找到的改进版按同一个合格界限再跑一遍蒙特卡洛：像质更好的一版不一定更好做，报告里两个良率并排。

两种模式 ​

快速 fast（默认）完整 thorough
用途报告卡：先看个大概交出去的报告
蒙特卡洛100 次200 次
改进探索放开半径 → 厚度 → 试换玻璃再加全局搜索
改进版的良率不算算
总时间预算40 秒150 秒

时间预算（--seconds）只限改进探索：公差的次数是固定的（结果可复现），前面几步用完预算、剩不到 5 秒时就不做改进探索， 结果里写明「时间预算用完」，这一项不评分。同一份设计、同样的参数和种子（--seed），没撞上预算时结果逐位相同。 Cooke 三片式在一台工作站上快速模式约 20 秒、完整模式约 50 秒（第一次运行多几秒加载内核）。

评分怎么算 ​

四项各自 0–100 分，按权重加权平均成总分：

项权重这一项的分
公差（良率）40100 × 蒙特卡洛良率（算不出判据的试验算不合格）
玻璃（供货）20100 − 每种停产的玻璃 40、特殊熔炼 / 按需熔炼 / 询价的 15、目标厂商里找不到等效牌号的 10
可制造性（装夹与边厚）25100 − 每处装夹违例 40、每片边厚 < 0.5 mm 的透镜 20
改进空间15100 − 改进探索找到的评价函数降幅（%，最多扣 50）；降不到 2 %（没找到明显更好的）不扣
  • 每项最低 0 分。总分 = Σ 权重 × 分 ÷ Σ 权重，四舍五入到整数；90 起「优秀」、75 起「良好」、60 起「一般」、以下「风险较高」。
  • 没评上的项不进分母（例如时间预算不够没做改进探索、设计里全是模型玻璃），结果里写明为什么没评。
  • 每一处扣分都列出来：扣几分、折合总分几分、对应哪条发现、证据 id。所有扣分折合总分加起来正好是 100 − 总分（四舍五入前）。
  • 不进评分的：检验规则库（个人基础版起才运行，评分不随档位变）、验收规格 spec（达不达标用 lb verify 看）、 相对价格（各厂商按自己的参考玻璃定价，不能直接比，只报数）。
  • 规则有修订号（结果里的 score.revision），改了规则修订号加一，旧的体检结果随之过期。

每个数从哪来 ​

体检的每个数都带证据 id，与单独跑那条命令登记的 id 相同，可以复算核对：

数同哪条命令
良率、判据的分布lb tolerance --template commercial --mode montecarlo --trials 100 --seed 0
最敏感的几项lb tolerance --template commercial
玻璃替代前后的像质、质量、供货与价格lb glass-replace --vendor CDGM --dry-run
起点与改进版的 RMS 弥散斑、RMS 波前、MTFlb spot、lb rms-field --data wavefront、lb mtf

可制造性与检验规则库各登记一份，体检整体另有一份（lb evidence <id> 查回全部数据）。

档位 ​

  • 免费：结论与数字——总分、四项的分与一句话、良率与最敏感的几项、玻璃与替代、装夹与边厚、改进探索每一步的数，全部照给。
  • 个人基础版起：
    • 报告文件（--out）：checkup.md（报告）、checkup.json（全部数据）、figures/（蒙特卡洛直方图、灵敏度图，带图框与证据 id）、 design.lens（体检的那份设计）、improved.lens（找到改进版时）。档位不够时回诊断 E-TIER，不算；
    • 打开改进版（--improved，只对当前打开的设计）：以补丁提出，先 --dry-run 看 diff。档位不够时照常给结论与数字， 只是不给补丁，回提示 I-TIER-PATCH；
    • 检验规则库那一节：免费版只写「没有运行」，不报命中几条。
  • 设计里写了自定补偿器（comp 行，个人基础版起的功能）时，免费版的体检按默认补偿器（后截距）算，结果里写明。

一个例子 ​

Cooke 三片式（examples/cooke_triplet.lens，没有写公差），lb checkup cooke_triplet.lens --mode thorough：

text
总分 87 / 100（良好）
项                      权重   分  结论
公差（良率）              40   80  按常规公差约 80% 合格，最敏感的是面 3–4 元件偏心（y）（±0.1 mm 时 RMS 弥散斑 +4.3 µm，占各项影响的 30%）
玻璃（供货）              20  100  2 种玻璃；都在供（优选）；换成 CDGM：N-SK16 → H-ZK9B、F2 → H-F4，RMS 弥散斑最差 +0.043 µm、MTF@45/mm 最差 -0.004
可制造性（装夹与边厚）    25  100  装夹无违例，透镜边厚都不小于 0.5 mm
改进空间                  15   64  找到更好的一版：评价函数低 36.2 %（RMS 弥散斑最差 17.73 → 10.68 µm）；改进版按同一合格界限的良率 78%（起点 80%）
  • 良率：200 次里 161 次合格（判据不超过名义值 11.53 µm 的 1.5 倍 = 17.29 µm），统计误差约 ±3 个百分点； 最敏感的三项都是元件偏心（中间负透镜与后片）。
  • 改进探索的最好一版把第 2 面从 −435.8 弯成 +36.2、两片冕牌换成 CDGM H-LAK4L——像质好了三分之一，但良率没变好 （77.5 % 对 80.5 %），报告里提醒打开前看一眼结构的变化。
  • 扣分：公差 −19.5（折合总分 −7.8）、改进空间 −36.2（折合 −5.4）。

桌面端 ​

主页首屏的大框「把你的 Zemax 文件拖进来」：拖进 .zmx / .lens（或点它选文件）就在后台跑快速体检，半分钟上下出报告卡——总分与评语、 风险的一句话、四项的分、良率与最敏感的几项、玻璃与国产替代、可制造性、改进版与起点的对比图、每处扣分与证据 id（点一下复制）； 「完整体检」按完整模式再跑。.zmx 在临时目录里导入，旁边不写任何文件。

三样交付件个人基础版起：档位够时体检跑的时候就带上 --improved 和临时目录的 --out，所以「打开改进版」就是把补丁写进那个设计 （一步，可撤销）、「生成评审报告」就是把写好的报告文件复制到你选的文件夹、「导出 zmx」导出改进版——都不再算一遍。档位不够时按钮标锁、 下面一行说明，点了才看档位与购买，不会自己弹出来。详见 GUI 指南「体检」。

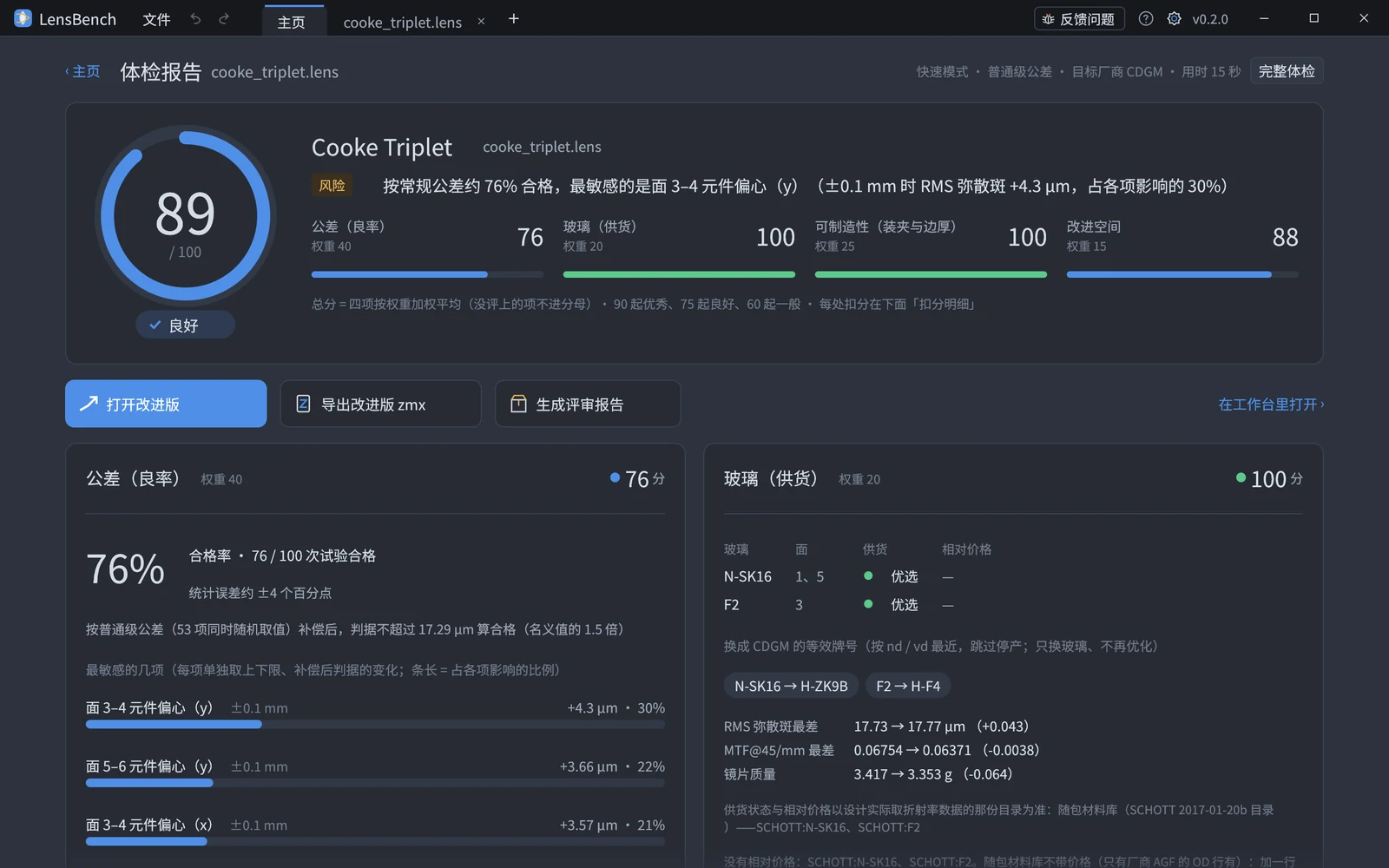

主页体检的报告卡：总分 89（良好）、风险的一句话、四项的分，下面是打开改进版 / 导出改进版 zmx / 生成评审报告三个按钮，再下面是公差与玻璃两节

局限 ​

  • 多重结构（变焦等）、偏心 / 倾斜系统：公差与玻璃照做，改进探索不支持（写明原因、这一项不评分）。
  • 合格界限默认是「名义值的 1.5 倍」：名义像质已经很差的设计，这个界限也宽；有明确指标时用 --limit。
  • 报告文件现在是 Markdown + PNG 图；PDF 还没有。
